您的位置:网站首页 - 线管不是有位置就可以穿线?珠江电缆分享穿线要点
发布时间:2022.03.30 新闻来源:广东珠江冠缆实业有限公司_珠江电缆_珠江电线电缆 浏览次数:

在装修时很多人应该也听过一个说法:电路穿线的时分电线的横截面面积不能逾越线管面积的40%,或许直接说多大的线管只能穿多少根多大的电线。这是怎么回事呢?

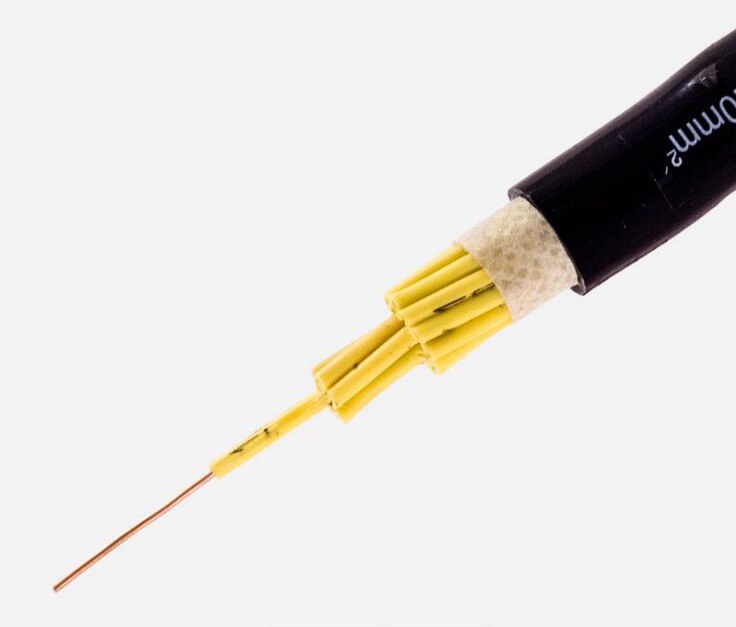

珠江控制电缆KVV

  这个规矩写在国标《GB50327 居处装修装修工程规范》中:同一回路电线应穿入同一根管内,当管内总根数不应逾越?8?根,电线总截面积(包含绝缘外皮)不应逾越管内截面积的?40%,假设不能逾越40%,这一根线管里面就穿不了几根线了,是否很浪费呢?先别这么快下定论,事出必有因,接下来看看为什么吧。

为何需求这样规矩呢?

  众所周知,影响电阻的一大重要要素就是温度,温度越大电阻和损耗也越大,而影响温度的一大要素就是散热才干。散热欠好,会导致热量堆积,温度越高,载流量越低,导致发热量更大,一贯恶性循环,直至电线起火燃烧或断路器跳闸。所以预留60%的空间,就是为让电线在作业时有满意的空间进行散热。

那么一根线管最多穿几根电线?
在装修的时分,一般都会运用外直径为16mm的穿线管,管壁的厚度是1mm,我们用这一个数字来计算下:
家庭装修一般运用16线管或20线管,比如16线管半径为7mm,那么线管的内横截面积约为154mm?,40%就是61.6mm?。
还有家里常用到的2.5平方电线,包含绝缘层的横截面直径为3.5mm,也就是说 ,2.5平方电线空间面面积为9.6平方mm?

  那么这姿态就可以计算出,一根16线管中,最多也就能穿6根线,相同换算出,4方的电线,最多也就穿3根。

终究科普下电路布线的留心事项
1、电线管内部的电线不能有接头,不管接头处理的有多好,早晚都会有必定的安全危险危险,所以这点得留心;
2、线管里的电线不能盘绕在一起,否则会影响散热;
3、电线穿线时分有必要严峻按照要求来做,不能多穿一根线;
4、电线绝缘和线管破损都要及时替换,否则有或许导致短路起火等问题;
5、尽或许运用耐火阻燃电缆,避免线缆短路起火;
