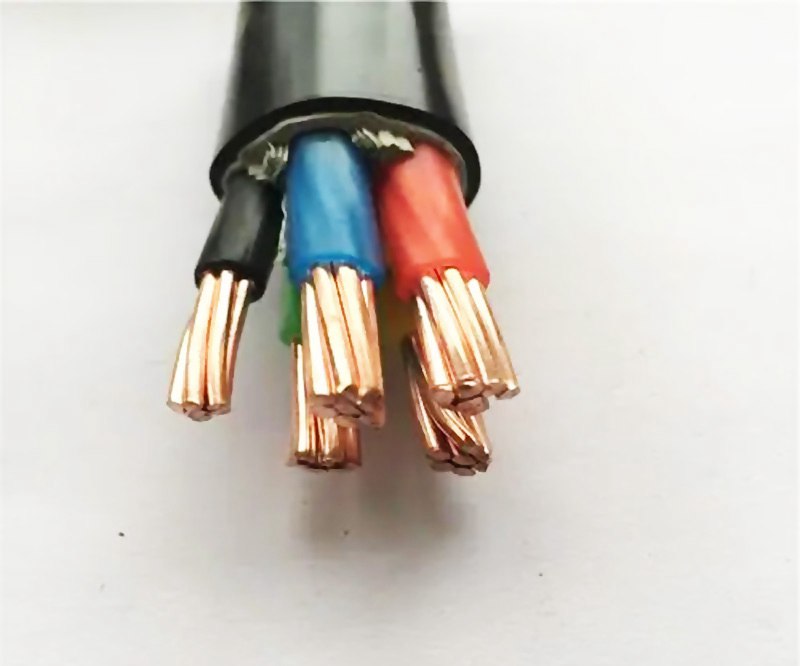

电线电缆主要由以下4部分组成



　　1、导电线芯：用高电导率资料(铜或铝)制成。依据敷设运用条件对电缆柔软程度的要求，每根线芯或许由单根导线或多根导线绞合而成。



　　2、绝缘层：用作电缆的绝缘资料应当具有高的绝缘电阻。电缆中常用的绝缘资料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。



　　3、密封护套：维护绝缘线芯免受机械、水分、潮气、化学物品、光等的损害。关于易受潮的绝缘，一般选用铅或铝揉捏密封护套。



　　4、维护覆盖层：用以维护密封护套免受机械损害。一般选用镀锌钢带、钢丝或铜带、铜丝等作为盔甲包绕在护套外(称铠装电缆)，铠装层一起起电场屏蔽和防止外界电磁波搅扰的效果。为了防止钢带、钢丝受周围媒质的腐蚀，一般在它们外面涂以沥青或包绕浸渍黄麻层或揉捏聚乙烯、聚氯乙烯套。

电缆的组成部分YJV NH-YJV YC



　　电线电缆规范



　　电线电缆规范便是电线电缆的芯数和截面尺度的表明法的意义。电线电缆的完好命名一般较为杂乱，所以人们有时用一个简略的称号(一般是一个类别的称号)结合类型规范来替代完好的称号，如“低压电缆”代表0.6/1kV级的一切塑料绝缘类电力电缆。电缆的型谱较为完善，可以说，只需写出电线电缆的规范类型规范，就能清晰详细产品。



　　电线电缆使用分类



　　(一)按绝缘资料分类，例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。



　　(二)按用处分类，分为电力电缆、通讯电缆和操控电缆等。别离使用于电力体系、信息传输体系、机械设备、仪器仪表体系。



　　1、电力体系



　　电力体系选用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(根本被塑料电力电缆替代)、橡套线缆、架空绝缘电缆)、分支电缆(替代部分母线)、电磁线以及电力设备用电气配备电线电缆等。



　　2、信息传输体系



　　用于信息传输体系的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。



　　3、机械设备、仪器仪表体系



　　此部分除架空裸电线外简直其他一切产品均有使用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
